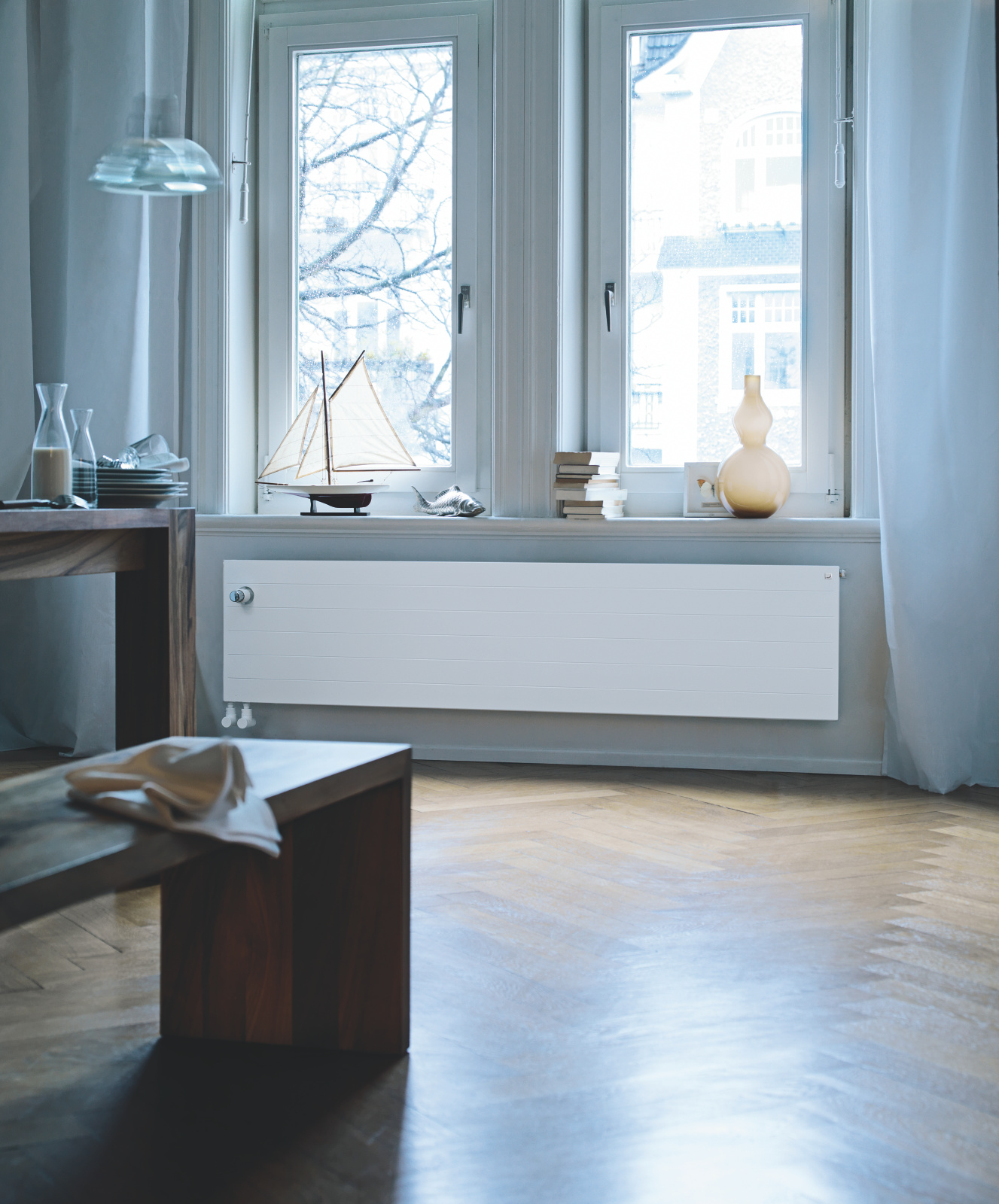

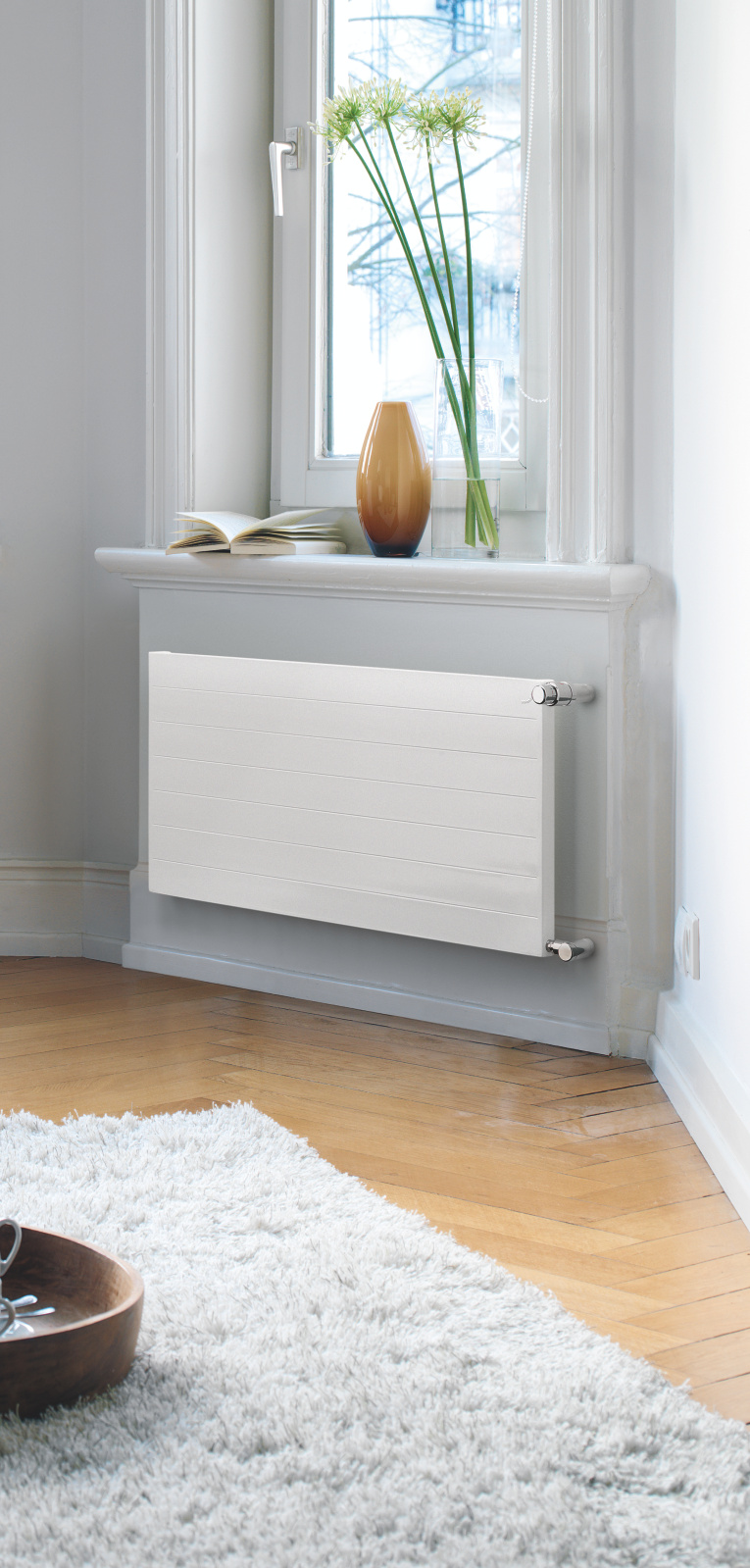

H, 523, valve unit XE white, thermostat SH chrome, wall mounting, break through, Komfortrücklaufverschraubung, Ausführung mit Durchbruch, horizontal

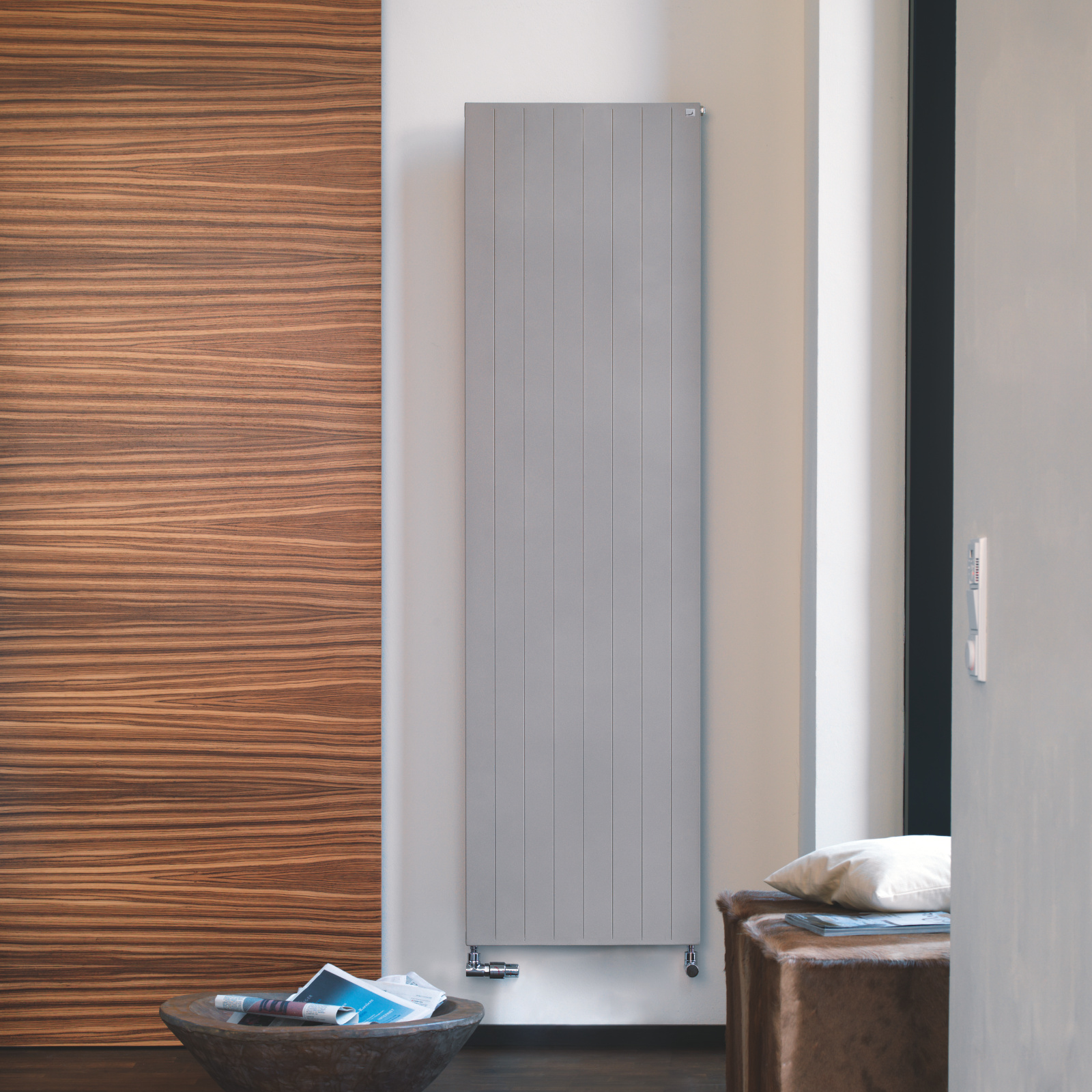

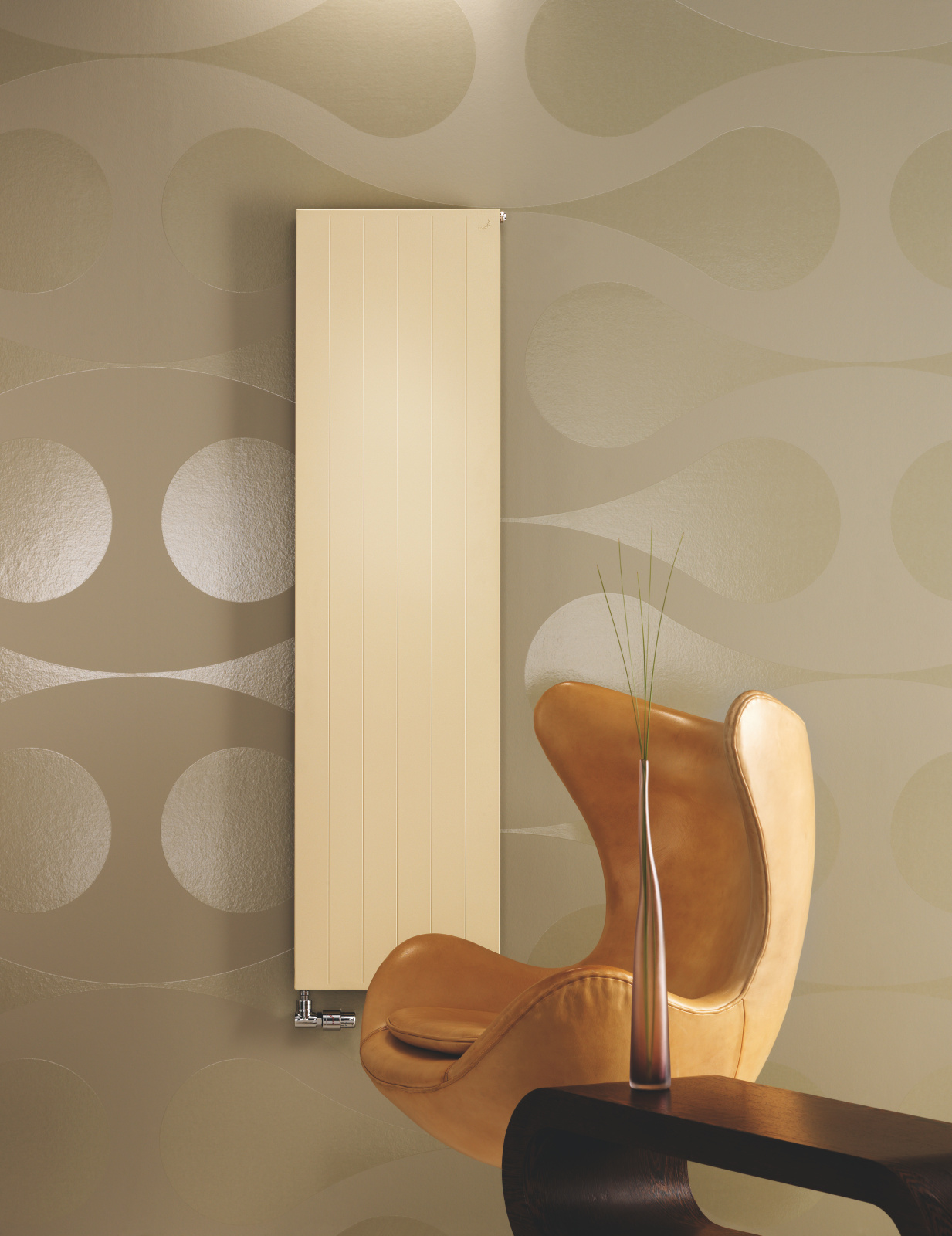

V, 245, valve unit XE angled version chrome, thermostat SH chrome, wall mounting, living, seal, vertical
Radiateurs chauffage central

Zehnder
Radiapanel

Fonctionnement eau chaude

    Le panneau chauffant Zehnder Radiapanel avec corps fermé est décliné dans un grand nombre de modèles. Il est proposé dans les formes et les dimensions les plus diverses, afin d’offrir invariablement le même résultat pour le client : une solution sur mesure. Ce modèle est décliné dans presque toutes les teintes et finitions du nuancier Zehnder. Les modèles avec lamelles de convection permettent d’accroître encore la puissance thermique. Des versions spéciales sont en outre facilement réalisables.

    Avantages

    • Nombreuses applications grâce à la diversité des modèles et aux différentes possibilités de raccordement et de fixation
    • Construction compacte pour une conception fermée
    • Applications diversifiées grâce aux solutions spéciales telles que les versions angulaires
    • Intégration élégante des vannes, pour une connectique masquée sur demande
    • Procédé de soudure innovant à basse température qui garantit une qualité optimale et un design haut de gamme

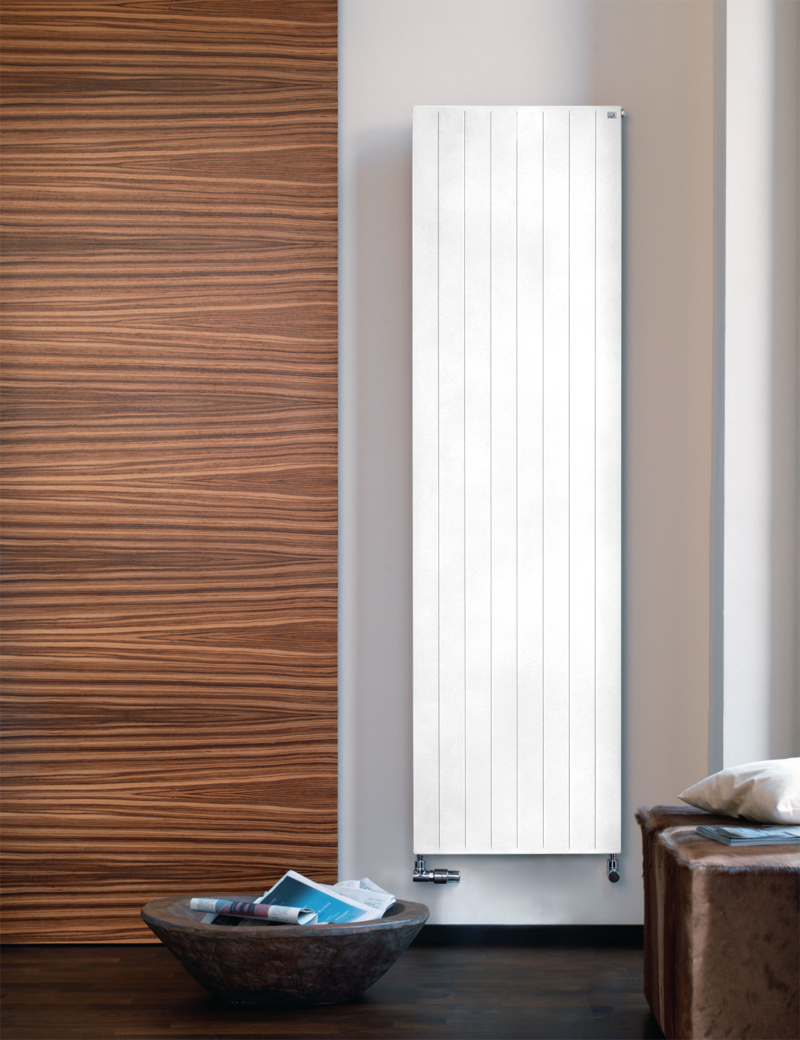

    Système de couleurs

    Zehnder Radiapanel - Fonctionnement eau chaude
    Traffic White (9016* / RAL 9016)
    * Ces teintes/surfaces sont dotées d’une finition brillante, toutes les autres présentent un fini mat.
    Malgré le plus grand soin apporté à la mise en peinture de nos radiateurs, ils peuvent présenter de légères différences de teinte selon la série de fabrication et par rapport à d’autres supports (céramique, papier, métal, etc.) et à la représentation sur écran
    Sur demande, Zehnder peut fabriquer des radiateurs selon les souhaits individuels de couleur du client (y compris selon les désignations RAL ou NCS courantes).

    Détails techniques

    Raccordement au chauffage central à eau chaude

    Modèles H horizontaux
    Spécifications techniques pour longueur 1 000 mm
    Modèle H T Puissance thermique
    75/65/20 °C 70/55/24 °C 70/55/20 °C 55/45/24 °C 55/45/20 °C
    mm mm Watt Watt Watt Watt Watt
    H07 70 38 99 72 81 44 52.8
    H14 140 38 177 128 145 79 94.4
    H21 210 38 249 181 204 111 133
    H28 280 38 318 231 260 142 170
    H35 350 38 383 278 314 171 204
    H42 420 38 453 327 370 200 239
    H49 490 38 519 374 424 229 274
    H56 560 38 585 422 478 258 309
    H63 630 38 650 469 531 287 343
    H70 700 38 714 515 583 315 377
    H77 770 38 778 561 635 344 411
    H84 840 38 841 607 686 371 444
    H91 910 38 904 652 738 399 477
    H98 980 38 967 698 789 427 511
    H105 1050 38 1030 743 841 455 544
    H112 1120 38 1092 786 890 479 574
    H119 1190 38 1154 830 940 506 606
    H126 1260 38 1216 875 991 534 639
    H133 1330 38 1278 919 1041 561 671
    H140 1400 38 1340 964 1092 588 704
    H = hauteur, T = profondeur
    75/65/20 = puissance calorifique normalisée conformément à EN 442
    Modèles HH horizontaux
    Spécifications techniques pour longueur 1 000 mm
    Modèle H T Puissance thermique
    75/65/20 °C 70/55/24 °C 70/55/20 °C 55/45/24 °C 55/45/20 °C
    mm mm Watt Watt Watt Watt Watt
    HH35 350 100 679 486 552 294 353
    HH42 420 100 788 564 640 341 410
    HH49 490 100 894 640 726 387 465
    HH56 560 100 998 714 811 432 519
    HH63 630 100 1101 786 893 474 570
    HH70 700 100 1203 859 976 518 622
    HH77 770 100 1304 931 1057 561 675
    HH84 840 100 1404 1002 1139 604 726
    HH91 910 100 1504 1074 1220 647 778
    HH98 980 100 1603 1144 1300 690 829
    HH105 1050 100 1702 1212 1378 727 876
    HH112 1120 100 1801 1282 1458 770 927
    HH119 1190 100 1900 1353 1538 812 978
    HH126 1260 100 1999 1423 1618 854 1029
    HH133 1330 100 2098 1494 1698 897 1080
    HH140 1400 100 2198 1565 1779 939 1131
    H = hauteur, T = profondeur
    75/65/20 = puissance calorifique normalisée conformément à EN 442
    Modèles HL horizontaux
    Spécifications techniques pour longueur 1 000 mm
    Modèle H T Puissance thermique
    75/65/20 °C 70/55/24 °C 70/55/20 °C 55/45/24 °C 55/45/20 °C
    mm mm Watt Watt Watt Watt Watt
    HL07/07 70 63 235 172 194 108 128
    HL14/07 140 63 326 238 268 149 177
    HL14/14 140 63 359 260 294 161 192
    HL21/07 210 63 400 292 329 181 216
    HL28/07 280 63 467 340 383 210 250
    HL28/21 280 63 575 415 469 254 304
    HL35/07 350 63 530 385 435 239 284
    HL35/21 350 63 637 458 519 279 335
    HL35/35 350 63 726 522 592 319 381
    HL42/07 420 63 592 429 485 265 316
    HL42/21 420 63 696 499 566 303 364
    HL42/35 420 63 787 566 641 345 414
    HL49/07 490 63 653 472 534 290 347
    HL49/21 490 63 754 541 613 329 394
    HL49/35 490 63 845 606 687 368 442
    H = hauteur, T = profondeur
    75/65/20 = puissance calorifique normalisée conformément à EN 442
    Modèles HL horizontaux
    Spécifications techniques pour longueur 1 000 mm
    Modèle H T Puissance thermique
    75/65/20 °C 70/55/24 °C 70/55/20 °C 55/45/24 °C 55/45/20 °C
    mm mm Watt Watt Watt Watt Watt
    HL56/07 560 63 714 515 583 315 377
    HL56/21 560 63 811 580 659 351 422
    HL56/35 560 63 903 646 733 391 470
    HL63/07 630 63 776 558 632 340 408
    HL63/21 630 63 869 620 705 374 450
    HL63/35 630 63 960 687 780 416 499
    HL63/63 630 63 1094 789 893 483 578
    HL70/07 700 63 838 601 682 365 438
    HL70/14 700 63 882 631 716 382 459
    HL70/21 700 63 927 660 751 396 477
    HL70/28 700 63 976 699 793 423 508
    HL70/35 700 63 1018 727 826 438 527
    HL70/63 700 63 1154 832 942 510 609
    HL77/28 770 63 1033 737 838 444 535
    HL77/63 770 63 1213 873 988 532 637
    HL84/28 840 63 1090 778 884 469 564
    HL84/63 840 63 1270 914 1035 557 667
    H = hauteur, T = profondeur
    75/65/20 = puissance calorifique normalisée conformément à EN 442
    Modèles HLH horizontaux
    Spécifications techniques pour longueur 1 000 mm
    Modèle H T Puissance thermique
    75/65/20 °C 70/55/24 °C 70/55/20 °C 55/45/24 °C 55/45/20 °C
    mm mm Watt Watt Watt Watt Watt
    HLH35/28 350 100 917 644 736 379 460
    HLH42/28 420 100 1014 713 814 419 509
    HLH49/28 490 100 1109 777 889 456 554
    HLH56/28 560 100 1201 840 961 490 597
    H = hauteur, T = profondeur
    75/65/20 = puissance calorifique normalisée conformément à EN 442
    Modèles HLH horizontaux
    Spécifications techniques pour longueur 1 000 mm
    Modèle H T Puissance thermique
    75/65/20 °C 70/55/24 °C 70/55/20 °C 55/45/24 °C 55/45/20 °C
    mm mm Watt Watt Watt Watt Watt
    HLH63/28 630 100 1291 902 1033 527 641
    HLH70/28 700 100 1381 963 1104 560 682
    HLH77/28 770 100 1471 1026 1176 597 727
    HLH84/28 840 100 1561 1086 1245 629 767
    H = hauteur, T = profondeur
    75/65/20 = puissance calorifique normalisée conformément à EN 442
    Modèles HLHL horizontaux
    Spécifications techniques pour longueur 1 000 mm
    Modèle H T Puissance thermique
    75/65/20 °C 70/55/24 °C 70/55/20 °C 55/45/24 °C 55/45/20 °C
    mm mm Watt Watt Watt Watt Watt
    HLHL35/28 350 126 1205 849 969 502 608
    HLHL42/28 420 126 1298 912 1042 537 651
    HLHL49/28 490 126 1388 975 1115 574 697
    HLHL56/28 560 126 1474 1033 1182 606 736
    HLHL63/28 630 126 1559 1093 1250 641 778
    HLHL70/28 700 126 1643 1149 1315 671 816
    HLHL77/28 770 126 1726 1207 1382 705 857
    HLHL84/28 840 126 1809 1261 1446 734 894
    H = hauteur, T = profondeur
    75/65/20 = puissance calorifique normalisée conformément à EN 442
    Modèles V verticaux
    Spécifications techniques par élément
    Modèle H T Puissance thermique
    75/65/20 °C 70/55/24 °C 70/55/20 °C 55/45/24 °C 55/45/20 °C
    mm mm Watt Watt Watt Watt Watt
    V060 600 38 45.6 33 37.1 20 23.8
    V080 800 38 58.3 42 47.4 25 30.4
    V100 1000 38 70.9 51 57.5 31 36.8
    V120 1200 38 83.5 60 67.8 36 43.4
    V140 1400 38 96.3 69 78.1 41 49.8
    V160 1600 38 109 78 88.3 47 56.4
    V180 1800 38 122 87 98.7 52 62.8
    V200 2000 38 136 97 110 58 70
    V220 2200 38 149 106 121 63 76.3
    V240 2400 38 163 116 132 69 83
    V260 2600 38 178 126 144 75 90.7
    V280 2800 38 193 136 156 81 97.8
    V300 3000 38 208 147 168 87 105
    V320 3200 38 223 157 179 93 113
    V360 3600 38 256 180 206 106 128
    V400 4000 38 290 203 233 119 145
    H = hauteur, T = profondeur
    75/65/20 = puissance calorifique normalisée conformément à EN 442
    Modèles VL verticaux
    Spécifications techniques par élément
    Modèle H T Puissance thermique
    75/65/20 °C 70/55/24 °C 70/55/20 °C 55/45/24 °C 55/45/20 °C
    mm mm Watt Watt Watt Watt Watt
    VL080 800 61 81.9 58 65.8 34 41.3
    VL100 1000 61 99.9 70 80.3 42 50.3
    VL120 1200 61 117 82 94.1 49 59
    VL140 1400 61 134 95 108 56 67.9
    VL160 1600 61 150 106 121 63 76
    VL180 1800 61 166 117 134 70 84.1
    VL200 2000 61 182 129 147 76 92.2
    VL220 2200 61 197 139 159 83 99.8
    H = hauteur, T = profondeur
    75/65/20 = puissance calorifique normalisée conformément à EN 442
    Modèles VLV verticaux
    Spécifications techniques par élément
    Modèle H T Puissance thermique
    75/65/20 °C 70/55/24 °C 70/55/20 °C 55/45/24 °C 55/45/20 °C
    mm mm Watt Watt Watt Watt Watt
    VLV080 800 100 114 80 91.9 47 57.4
    VLV100 1000 100 135 95 109 56 67.7
    VLV120 1200 100 155 109 125 64 77.7
    VLV140 1400 100 174 123 140 72 87.4
    VLV160 1600 100 193 136 155 80 96.9
    VLV180 1800 100 212 149 170 88 106
    VLV200 2000 100 230 162 185 95 116
    VLV220 2200 100 248 175 200 103 125
    H = hauteur, T = profondeur
    75/65/20 = puissance calorifique normalisée conformément à EN 442
    Modèles VLVL verticaux
    Spécifications techniques par élément
    Modèle H T Puissance thermique
    75/65/20 °C 70/55/24 °C 70/55/20 °C 55/45/24 °C 55/45/20 °C
    mm mm Watt Watt Watt Watt Watt
    VLVL080 800 126 139 98 112 58 70.6
    VLVL100 1000 126 166 118 134 70 84.3
    VLVL120 1200 126 191 136 155 80 97.2
    VLVL140 1400 126 215 152 174 90 109
    VLVL160 1600 126 239 169 192 100 121
    VLVL180 1800 126 260 184 210 109 132
    VLVL200 2000 126 280 198 226 118 142
    VLVL220 2200 126 300 212 242 126 152
    H = hauteur, T = profondeur
    75/65/20 = puissance calorifique normalisée conformément à EN 442
    Modèles VV verticaux
    Spécifications techniques par élément
    Modèle H T Puissance thermique
    75/65/20 °C 70/55/24 °C 70/55/20 °C 55/45/24 °C 55/45/20 °C
    mm mm Watt Watt Watt Watt Watt
    VV060 600 100 74.7 53 60.2 32 38
    VV080 800 100 94.6 67 76.2 40 47.9
    VV100 1000 100 114 81 91.8 48 57.8
    VV120 1200 100 133 94 107 56 67.4
    VV140 1400 100 152 107 123 64 77
    VV160 1600 100 171 121 138 71 86.2
    VV180 1800 100 189 133 152 79 95.3
    VV200 2000 100 208 147 167 87 105
    VV220 2200 100 227 160 182 94 114
    VV240 2400 100 245 172 197 101 123
    VV260 2600 100 264 186 212 109 133
    VV280 2800 100 284 199 228 117 142
    VV300 3000 100 303 212 243 125 151
    VV320 3200 100 322 226 258 132 161
    VV360 3600 100 362 253 290 148 180
    VV400 4000 100 402 281 322 164 200
    H = hauteur, T = profondeur
    75/65/20 = puissance calorifique normalisée conformément à EN 442
