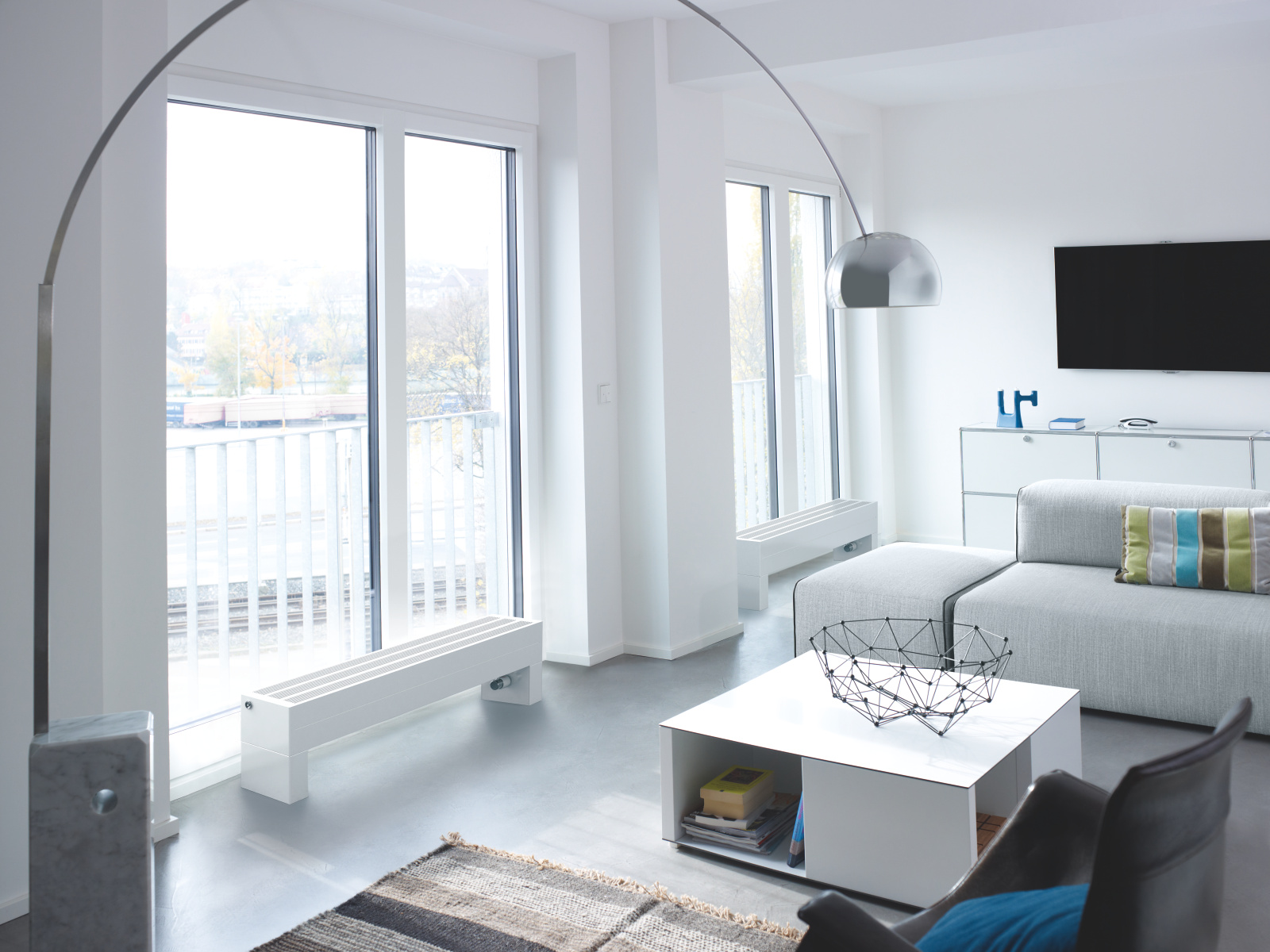

model 432-1200, S076, RAL 9016

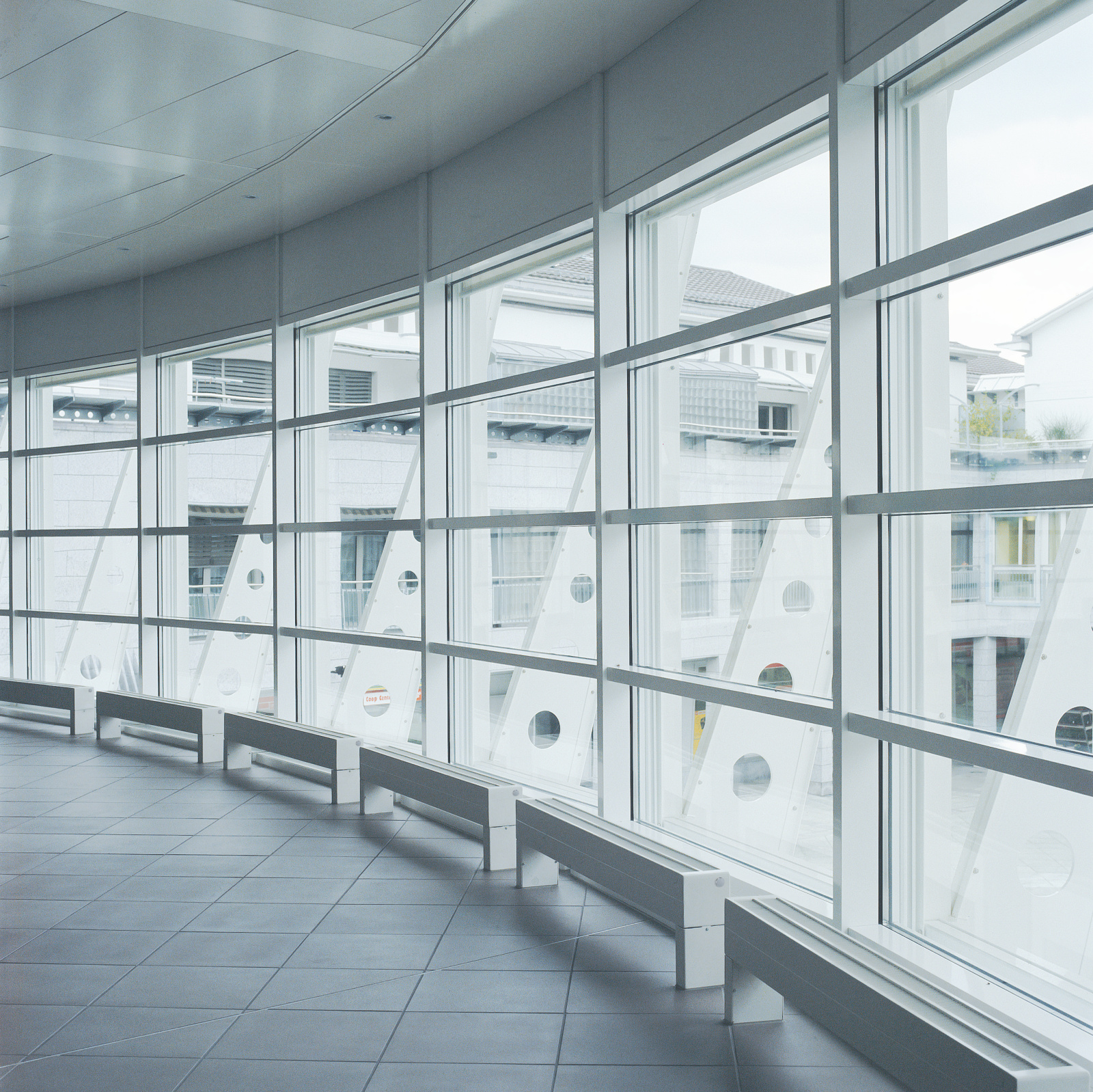

model 322, S076, RAL 9016

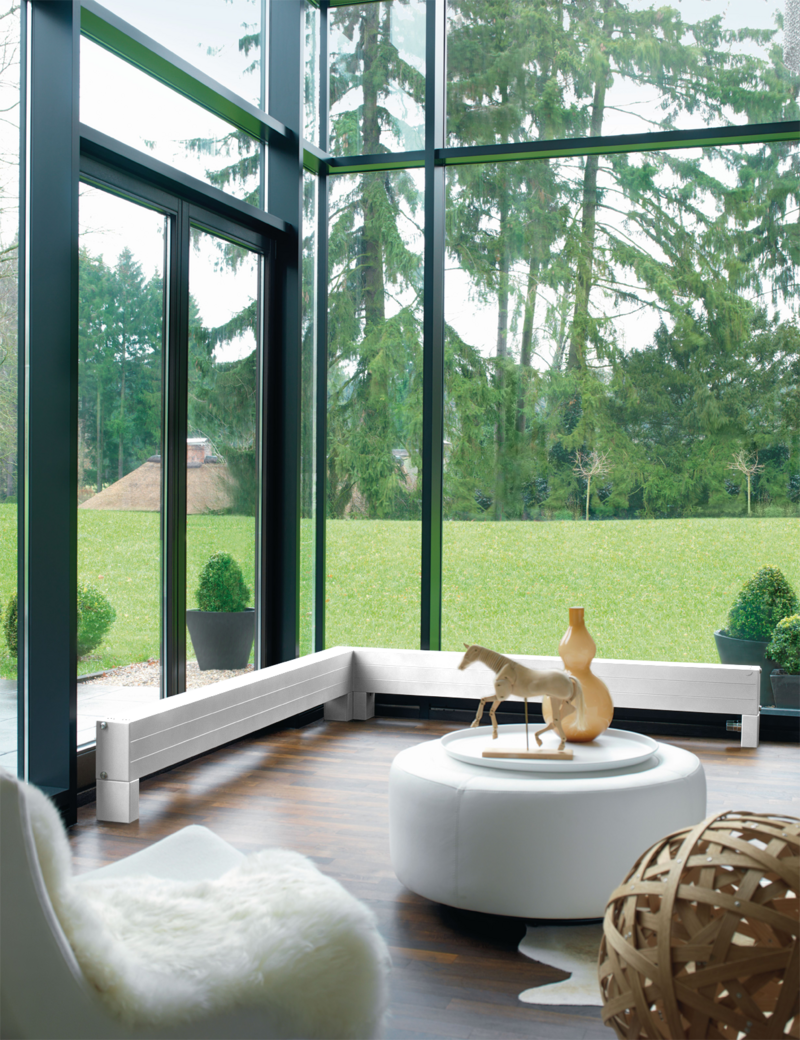

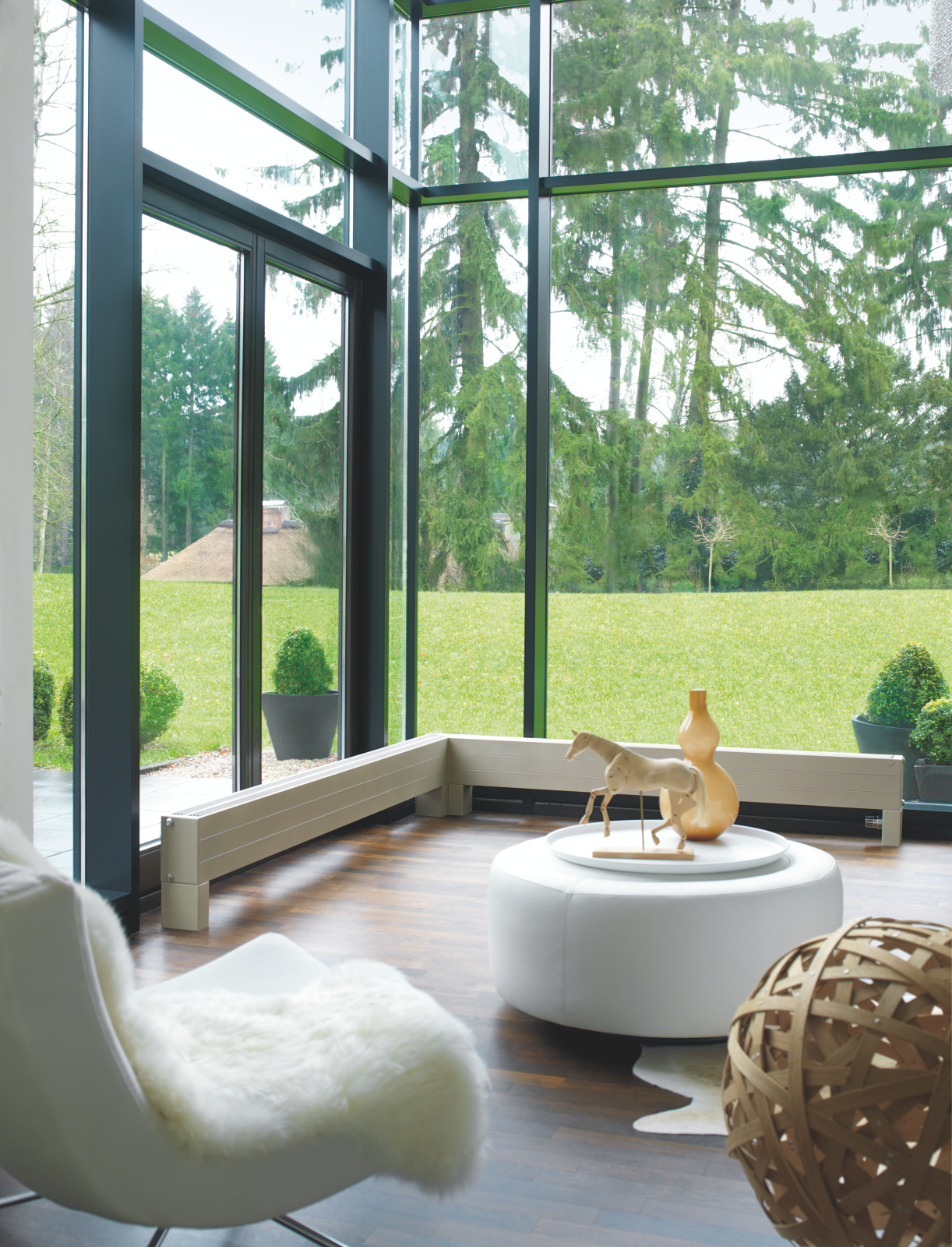

RV, thermostat LH 2, WOF, welded-on feet, 4-pipe version with WVO thermal radiation shield, finished floor mounting, living room, window front, winter garden

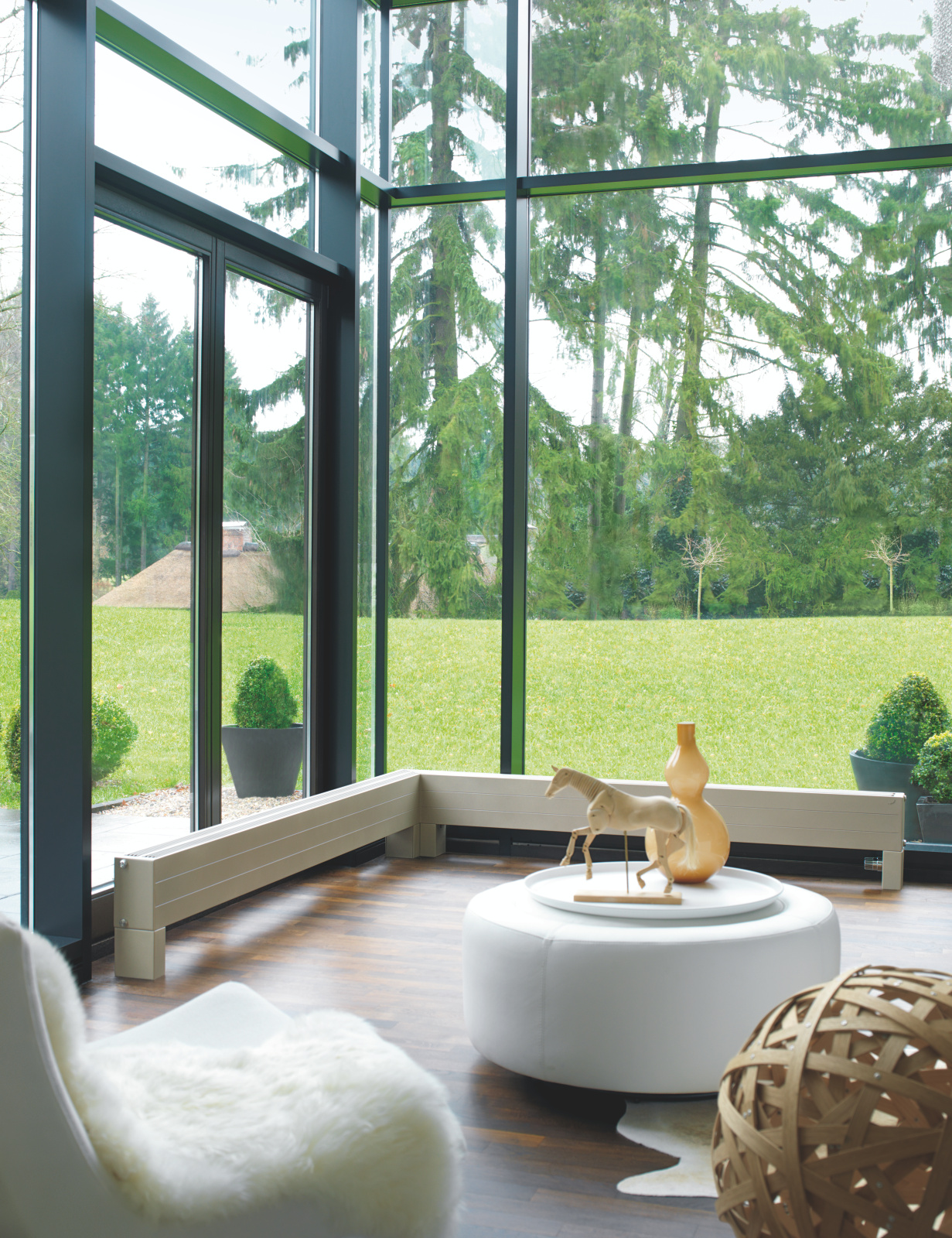

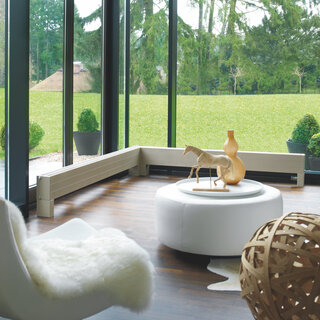

RV, thermostat LH 2, WOF, welded-on feet, 4-pipe version with WVO thermal radiation shield, finished floor mounting, living room, window front, winter garden, angled, angled, angled
Radiateurs chauffage central

Zehnder
Radiavector

Fonctionnement eau chaude

    Compact, performant, simple. Grâce à sa puissance thermique élevée, le convecteur Zehnder Radiavector est idéal pour une utilisation devant les baies vitrées ou dans une véranda. Il offre également une esthétique optimale, grâce à sa faible hauteur. Des solutions en angle ou des versions spéciales sont facilement réalisables. Ce modèle est disponible dans presque toutes les teintes et finitions du nuancier Zehnder.

    Avantages

    • Construction compacte pour une conception fermée
    • Temps de réaction court permettant de chauffer rapidement les pièces
    • Puissance thermique élevée pour chauffer les grands volumes
    • Applications diversifiées grâce aux solutions spéciales telles que les versions angulaires
    • Faibles hauteurs, idéales pour une utilisation devant les façades en verre
    • Consoles sur pied soudées sur demande pour une connectique depuis le bas parfaitement invisible

    Système de couleurs

    Zehnder Radiavector - Fonctionnement eau chaude
    Traffic White (9016* / RAL 9016)
    * Ces teintes/surfaces sont dotées d’une finition brillante, toutes les autres présentent un fini mat.
    Malgré le plus grand soin apporté à la mise en peinture de nos radiateurs, ils peuvent présenter de légères différences de teinte selon la série de fabrication et par rapport à d’autres supports (céramique, papier, métal, etc.) et à la représentation sur écran
    Sur demande, Zehnder peut fabriquer des radiateurs selon les souhaits individuels de couleur du client (y compris selon les désignations RAL ou NCS courantes).

    Détails techniques

    Raccordement au chauffage central à eau chaude

    Modèles à 2 colonnes
    Modèle H T Puissance thermique
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    ZRV211 70 73 336 270 173
    ZRV212 140 73 524 424 270
    ZRV213 210 73 683 553 352
    ZRV214 280 73 826 669 425
    ZRV221 70 104 435 352 223
    ZRV222 140 104 693 561 357
    ZRV223 210 104 900 729 465
    ZRV224 280 104 1077 874 558
    H = hauteur, T = profondeur
    75/65/20 = puissance calorifique normalisée conformément à EN 442
    Modèles à 3 colonnes
    Modèle H T Puissance thermique
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    ZRV321 70 134 578 468 298
    ZRV322 140 134 903 731 466
    ZRV323 210 134 1176 952 606
    ZRV324 280 134 1422 1151 732
    H = hauteur, T = profondeur
    75/65/20 = puissance calorifique normalisée conformément à EN 442
    Modèles à 4 colonnes
    Modèle H T Puissance thermique
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    ZRV431 70 195 809 649 413
    ZRV432 140 195 1263 1013 645
    ZRV433 210 195 1645 1319 840
    ZRV434 280 195 1990 1596 1016
    H = hauteur, T = profondeur
    75/65/20 = puissance calorifique normalisée conformément à EN 442
    Modèles à 5 colonnes
    Modèle H T Puissance thermique
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    ZRV541 70 256 1028 825 525
    ZRV542 140 256 1606 1288 820
    ZRV543 210 256 2092 1678 1069
    ZRV544 280 256 2530 2029 1292
    H = hauteur, T = profondeur
    75/65/20 = puissance calorifique normalisée conformément à EN 442
    Modèles à 2 colonnes, avec écran anti-rayonnement
    Modèle H T Puissance thermique
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    ZRV211/1 70 134 435 352 223
    ZRV212/1 140 134 693 561 357
    ZRV213/1 210 134 900 729 465
    ZRV214/1 280 134 1077 874 558
    H = hauteur, T = profondeur
    75/65/20 = puissance calorifique normalisée conformément à EN 442
    Modèles à 3 colonnes, avec écran anti-rayonnement
    Modèle H T Puissance thermique
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    ZRV321/1 70 195 666 539 342
    ZRV322/1 140 195 1060 858 546
    ZRV323/1 210 195 1378 1117 712
    ZRV324/1 280 195 1648 1337 854
    H = hauteur, T = profondeur
    75/65/20 = puissance calorifique normalisée conformément à EN 442
    Modèles à 4 colonnes, avec écran anti-rayonnement
    Modèle H T Puissance thermique
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    ZRV431/1 70 256 891 721 457
    ZRV432/1 140 256 1417 1147 730
    ZRV433/1 210 256 1841 1492 951
    ZRV434/1 280 256 2202 1786 1141
    H = hauteur, T = profondeur
    75/65/20 = puissance calorifique normalisée conformément à EN 442
    Modèles à 5 colonnes, avec écran anti-rayonnement
    Modèle H T Puissance thermique
    75/65/20 °C 70/55/20 °C 55/45/20 °C
    mm mm Watt Watt Watt
    ZRV541/1 70 317 1110 898 570
    ZRV542/1 140 317 1766 1430 909
    ZRV543/1 210 317 2295 1860 1185
    ZRV544/1 280 317 2745 2227 1422
    H = hauteur, T = profondeur
    75/65/20 = puissance calorifique normalisée conformément à EN 442
